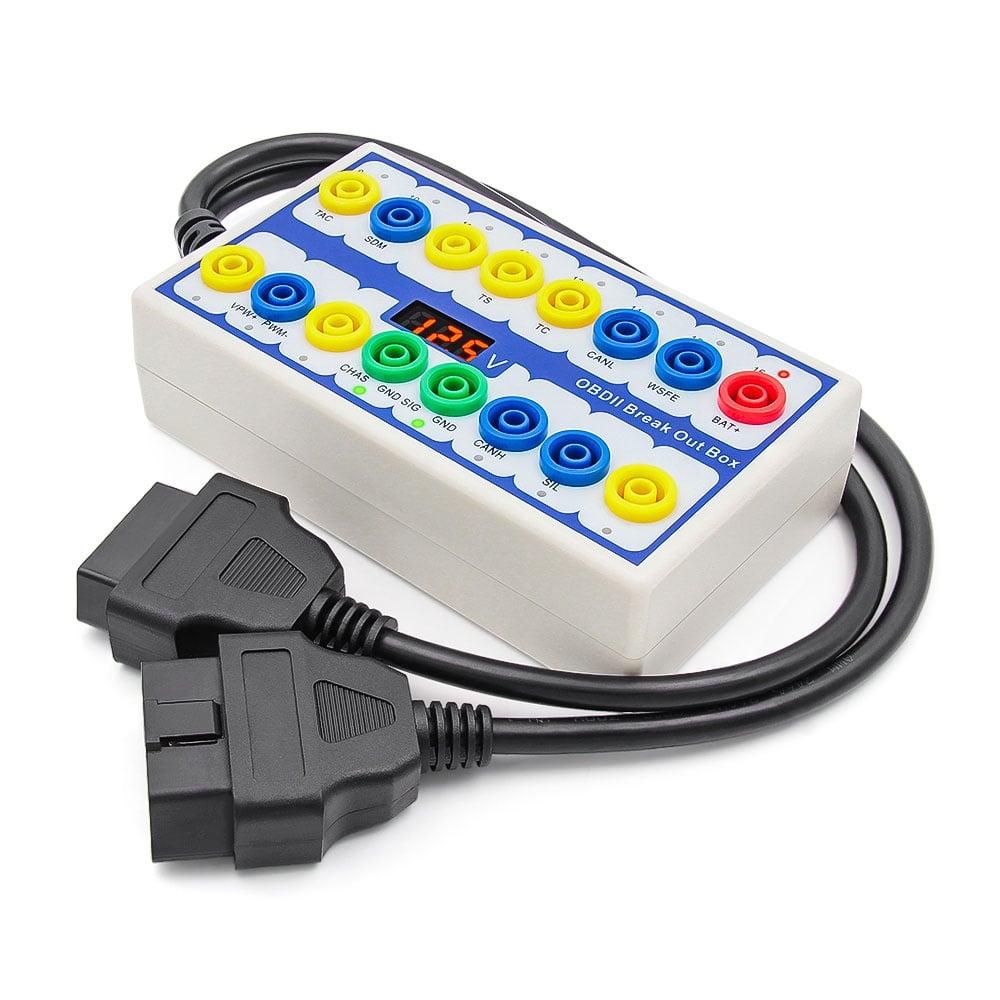

Acest modul de testare OBD2 Breakout Box este o platforma moderna de diagnosticare pentru detectarea comunicarii intre interfata OBDII a masinii si unelte de diagnoza. Dispozitivul permite convertirea semnalelor OBD, testarea tensiunilor pe pini si alimentarea vehiculului in timpul inlocuirii bateriei, prevenind pierderea de date din ECU sau blocarea sistemului. ? Functii principale: Detectare rapida a comunicarii OBDII – LED-urile integrate semnalizeaza vizual activitatea pe fiecare protocol. Convertor OBD1 → OBD2 – permite utilizarea unor adaptoare pentru a conecta masini vechi cu mufe OBD1 la testerul OBD2. Testare pini individuali – usureaza diagnosticarea tensiunii sau defectelor pe fiecare linie a mufei OBD. Functie de alimentare externa – mentine activ ECU-ul masinii atunci cand se schimba bateria, pentru a evita pierderea de date sau resetarea setarilor. ⚙️ Cum functioneaza: Conectati cutia Breakout OBD2 la portul de diagnoza al masinii. Alimentarea si tensiunea pe pini vor fi afisate prin LED-uri. Conectati testerul auto – LED-urile se aprind sau palpaie in functie de protocolul activ. Protocol CAN → LED-uri CAN-H si CAN-L vor straluci intens la detectie, apoi vor palpaia slab la comunicare. Daca se doreste alimentare externa , conectati o baterie portabila pe pini 16 (plus), 4 si 5 (masa) pentru a mentine activ controlerul ECU in timpul schimbarii bateriei principale. ? Beneficii cheie: Previne defectiuni cauzate de intreruperea alimentarii (lumini martor, blocari telecomanda, resetare ECU) Ideal pentru ateliere, electricieni auto si pasionati de diagnoza Suporta testare pentru majoritatea protocoalelor OBD-II (CAN, K-Line, J1850 etc.) Portabil si usor de utilizat, cu cablu de test inclus ? Pachetul contine: 1x OBD2 Breakout Box cu LED-uri indicatori 1x Cablu pin-test ? Semnificatia pinilor (extract relevant): PIN 2: J1850 BUS+ PIN 4: Masa alimentare PIN 5: Masa semnal PIN 6: CAN High PIN 7: K-Line (ISO9141-2) PIN 10: J1850 BUS- PIN 14: CAN Low PIN 15: L-Line PIN 16: Alimentare +12V ⚠️ Atentie : Nu este un tester auto in sine, ci un instrument de intermediere intre masina si testerul OBD2, ideal pentru service-uri sau verificari in faza de pre-diagnostic.
